Idea projektu Mercury opiera się na płycie sterownika który oprócz procesora ESP32 nie posiada żadnych układów peryferyjnych.
Płyta ta posiada sloty do których można wpinać moduły peryferyjne. Dzięki temu możemy tworzyć taki sterownik jaki potrzebujemy w danym projekcie.
Można tworzyć własne moduły peryferyjne. Ułatwia to szablon Kicad;

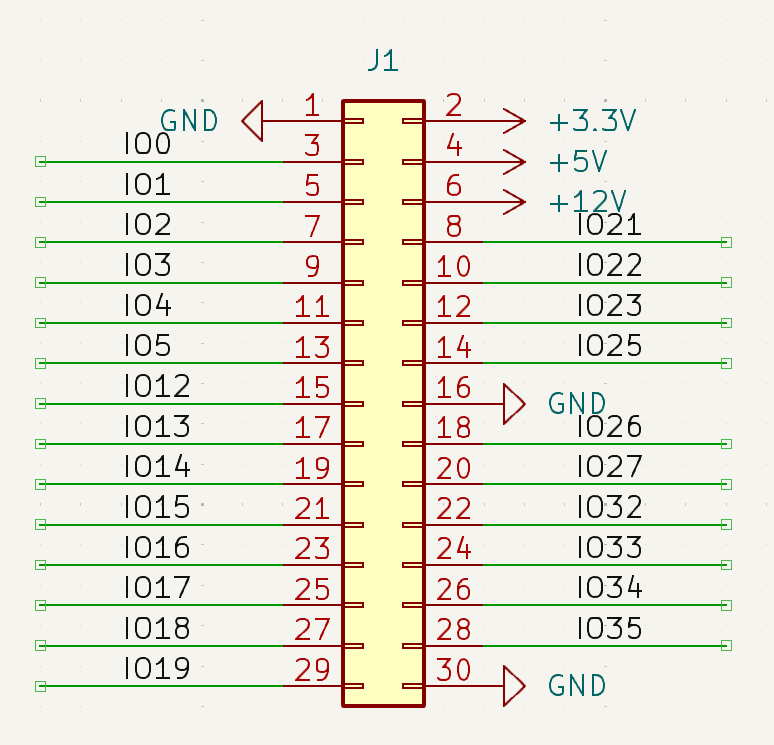

Po załadowaniu szablonu w module schematu pojawi się złącze z opisanymi sygnałami:

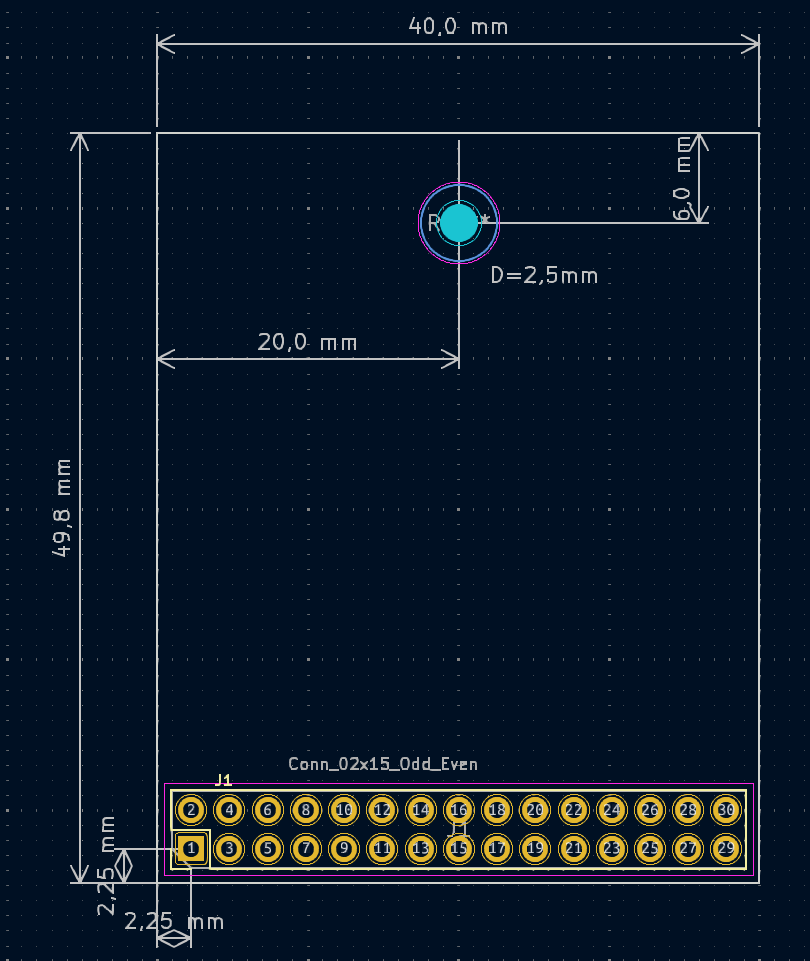

W module PCB pojawi się złącze, obrys płytki i otwór montażowy.

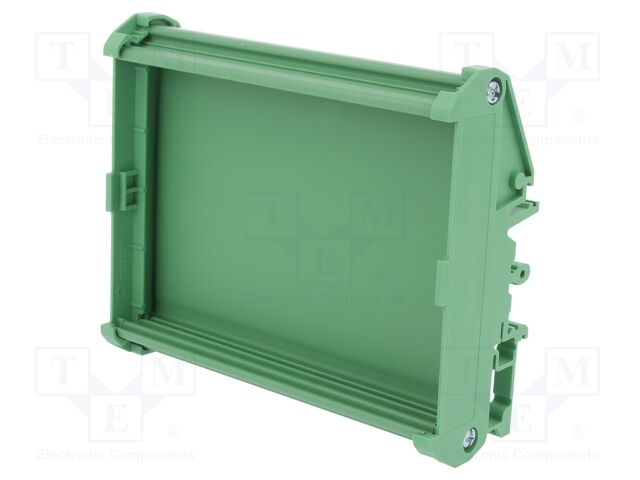

Płytka pasuje do obudowy DM108-150-14-100AH.
- Napięcie zasilania 12V
- Wymiary 122,5mm x 108mm
W skład zestawu wchodzą złącza:

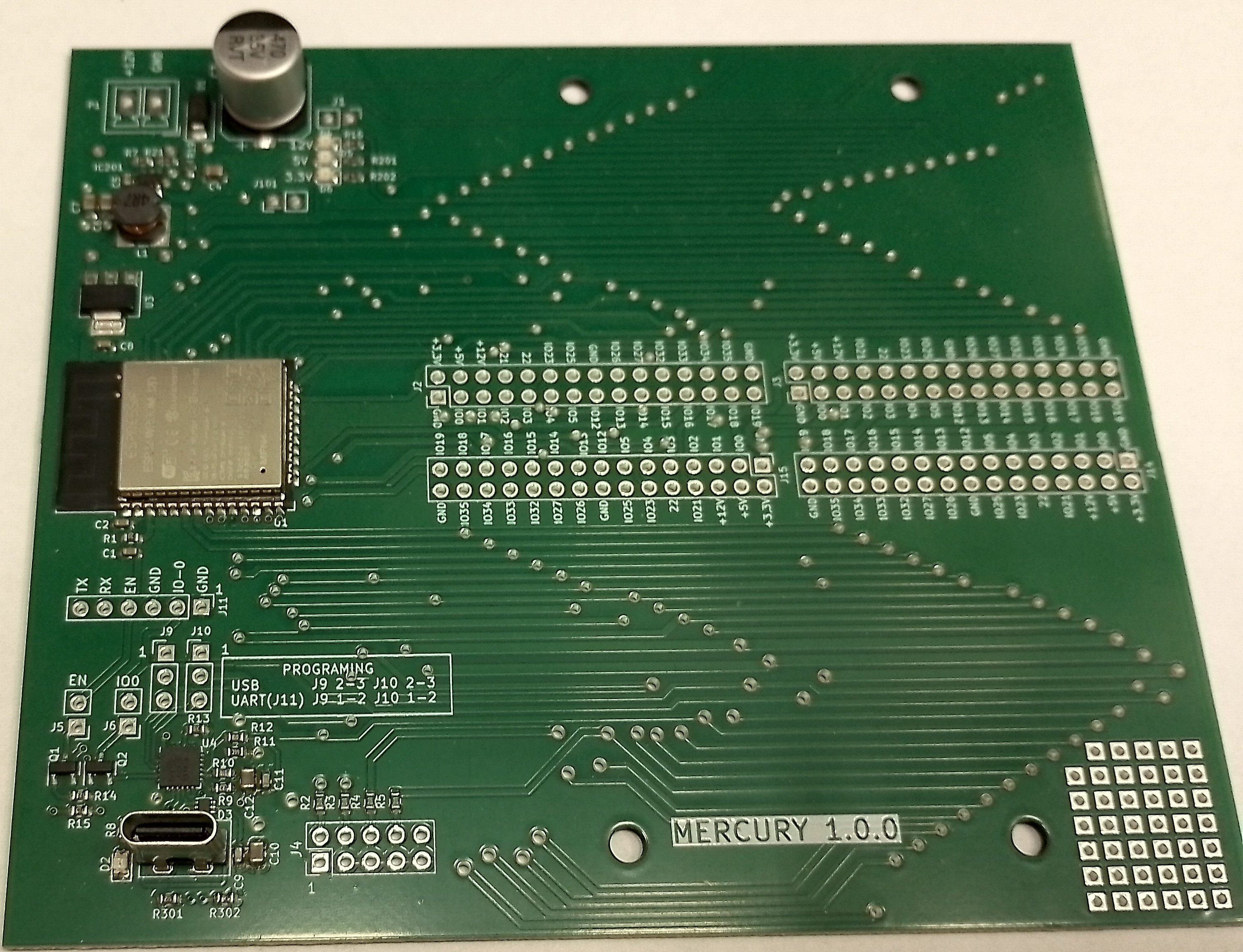

- Płyta Basex4

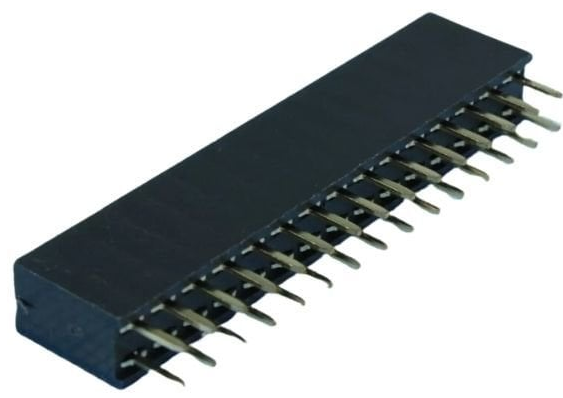

- 4 x IDC2x15pin

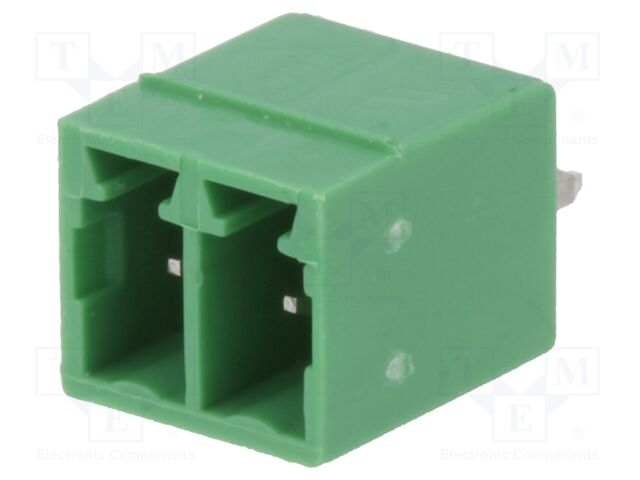

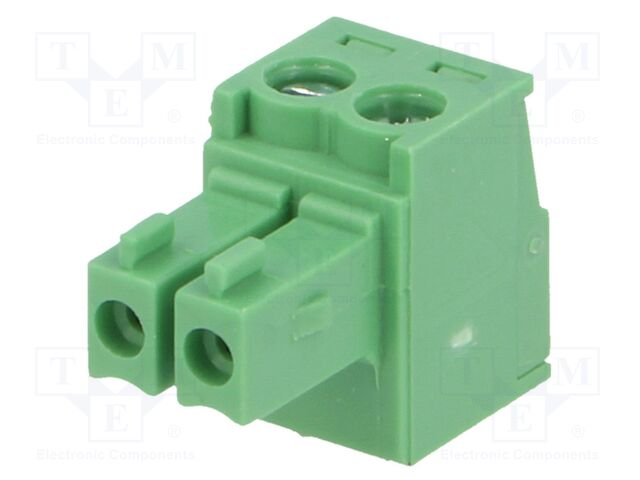

- Wtyk + gniazdo
Mercury base 4xslot
2025-08-24
619.75 KB
18
