Moduł ośmiu tranzystorów wyjściowych służy do załączania zewnętrznych urządzeń. Moduł posiada izolację galwaniczna od potencjału procesora.
Mercury 8 x tranzystor out. 1.0.0
2025-08-25
207.11 KB

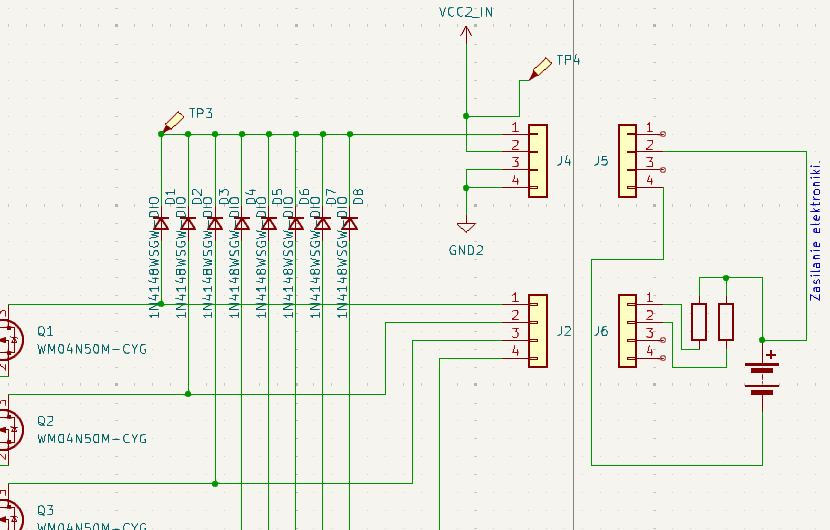

9Przykładowy schemat podłączenia dla obciążenia rezystancyjnego:
Z uwagi na galwaniczne rozdzielenie modułu od obwodów procesora należy doprowadzić zewnętrzne zasilanie elektroniki 8v - 24V.
Istnieje możliwość podłączania elementów indukcyjnych. W tym celu każdy tranzystor jest zaopatrzony w diodę. Wszystkie katody diod wyprowadzone są na złączu J4 pin1.

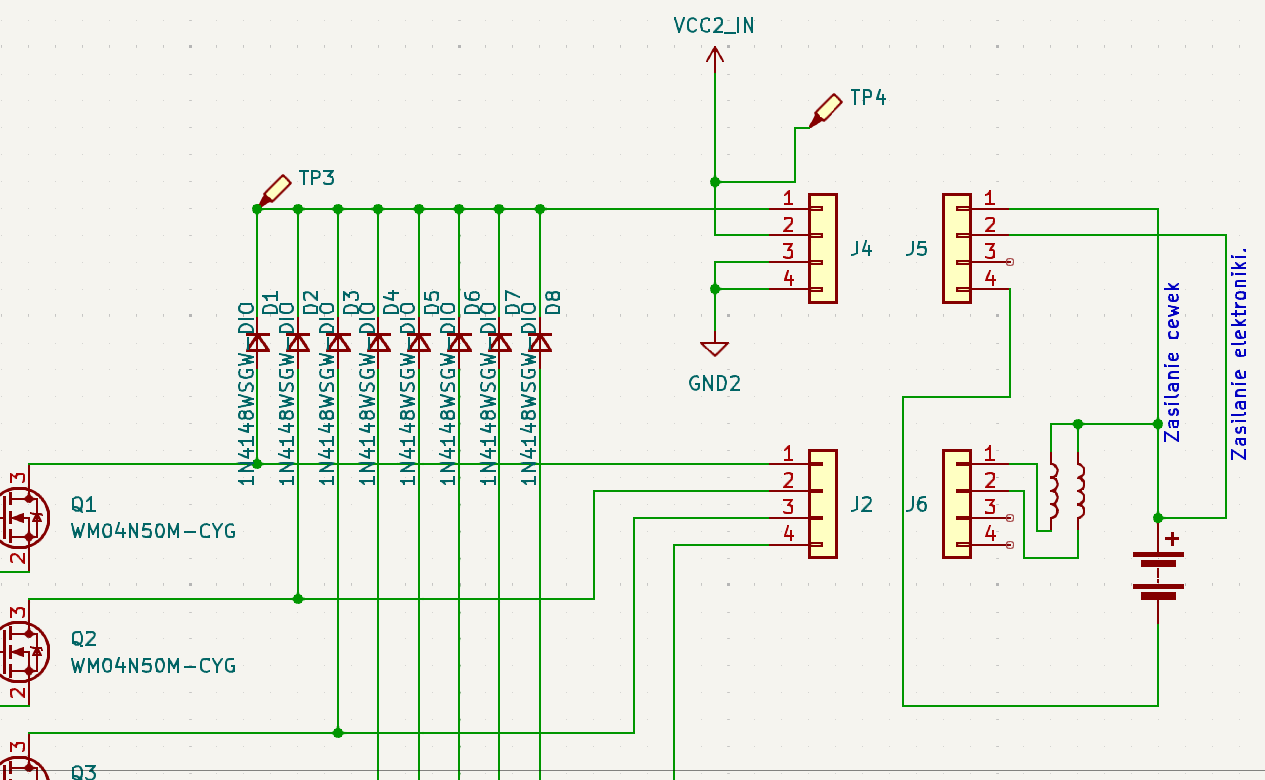

Jeśli napięcie cewek jest różne od napięcia zasilania elektroniki wówczas można posłużyć się przykładowym schematem:
W przypadku równych napięć:
Sterowanie tranzystorów realizowane jest za pomocą układu TCA9554. Układ jest podłączony do magistrali I2C. Adres można ustawić w zakresie 0x20 do 0x27.
Izolacja realizowana jest poprzez układ ISO1540DR.
Tranzystory są typu MOSFET 5A 40V WM04N50. W praktyce przy stałym obciążeniu nie powinno przekraczać się 2,5A.
