Jak powinien wyglądać plik położeń elementów.

Nadrzędna kategoria: Montaż SMD

Plik położeń elementów zawiera w sobie wszystkie informacje potrzebne do montażu elementów SMD.

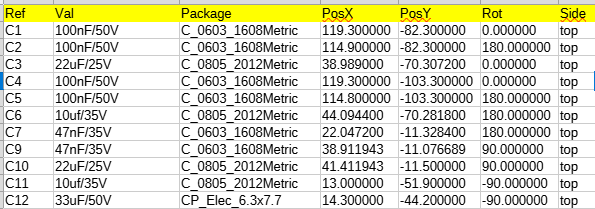

Plik ma formę tabeli w której każdy wiersz zawiera informację o poszczególnym elemencie. Plik powinien być zapisany w formacie CSV.

Kolumny tabeli to:

  • Ref - zawiera kod referencyjny każdego elementu np. R1, R2 C1,Q2
  • Val - zawiera wartość/nazwę elementu np. 4,7k, 1N4148, BC817, 100nF. Dla kondensatorów powinno podać się maksymalne napięcie pracy czyli prawidłowa wartość to 100nF/50V a nie 100nF. Standardowe rezystory które używam posiadają tolerancję 1%. Jeżeli wymagana jest niższa tolerancja to należy ją podać w tym polu np 12k/0.1%.
    Dla niejasnych sytuacji można podać numer magazynowy hurtowni np AR0603-2K2-0.1%, ULN2803AD-TT.
  • Package - rodzaj obudowy, np. C_0603_1608Metric,SOP18, SOT-23 itd.
  • POSX - współrzędne elementu w kierunku X.
  • POSY - współrzędne elementu w kierunku Y.
  • ROT - kąt obrotu elementu. Zwykle element pobrany z biblioteki w edytorze PCB posiada kąt 0o.

Pobierz przykład takiego pliku Sample-top-pos.csv
